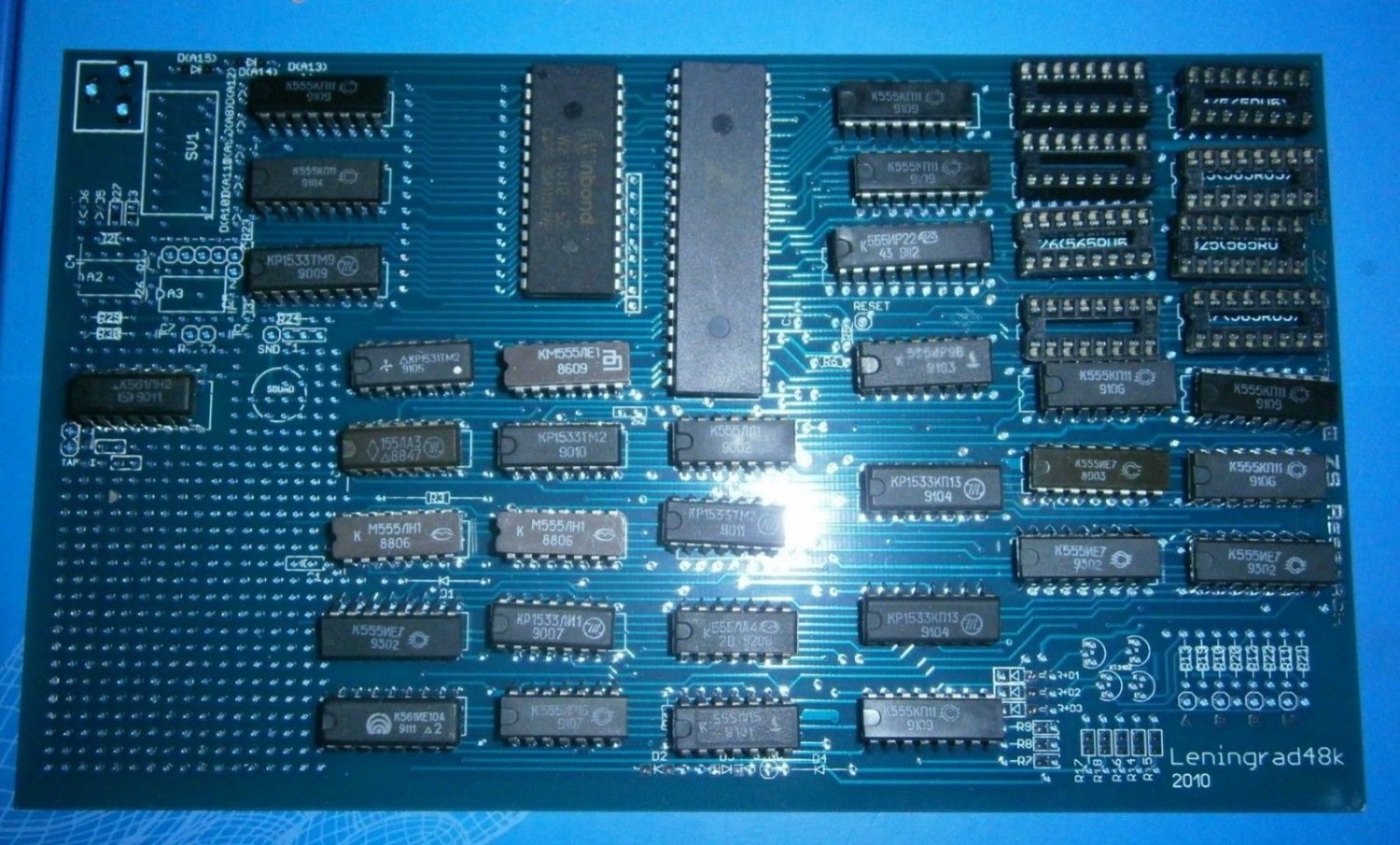

Sinclair Zx Spectrum Leningrad 48 kb Kit (diy)

Set for self-assembly of a retro computer, clone ZX Spectrum. Included are all parts. ZX Spectrum Leningrad 48kb (modified board) Набор для самостоятельной сборки ретро компьютера, клона ZX Spectrum.В комплекте все детали.ZX Spectrum Ленинград 48кб (модифицированная плата).Диаметр переходных отверстий уменьшен до 0.4 мм и спрятаны под маскойПечатная плата покрыта синей паяльной маской и шелкографиейДобавлено монтажное поле для установки узла чтения с магнитофона на схему с К561ЛН2.Добавлено монтажное поле для установки спикера(динамика) на платуДобавлено монтажное поле для установки разъема питанияДобавленны контакты для установки SMD танталовых конденсаторов на шину питанияДобавленны контакты для установки SMD компонентов вместо выводныхДиаметр отверстий на монтажных полях увеличен до 1 мм, чтобы можно было вставлять и припаивать штыревые разъемы или разъемы IDC.Микросхему ПЗУ теперь нужно установить одну,например W27С512Видеовыход для подключения к телевизору через SCART сделан на транзисторах КТ3102Входы счетчика D4 К555ИЕ7 настроены для кварца 14 МГц (10 вывод на +5В, а 1,9,15 - на землю)Выводы 1 РУ5-х соединены между собой для упрощения апгрейда.Добавлено монтажное поле для аудио разъема (лин.вход). Неиспользуемые выводы триггеров подтянуты на + питания.Резисторы подтяжки 10К для шины данных Z80 заменены на резисторную сборку.Добавлены контакты для установки Конденсатора 2.2 nF между выводами 4 и 7 микросхемы К555ЛЕ1 (настройка круга в символе (с), ).А также предусмотреноместо для конденсатора 560pf между выводами 6 и 7 ЛЛ1
